主辦單位：訊技光電科技（上海）有限公司 上海訊稷光電科技有限公司 常熟黌論教育咨詢有限公司
授課時間：2018年8月1(三)-3(五)日 AM:9:00 - PM：16:00
授課地點：常熟高新技術產業開發區湖山路333號同濟科技廣場1幢305室
課程講師：訊技光電高級工程師
課程費用：4200RMB （包含課程材料費、開票稅金、午餐費用）

20世紀70年代以來，隨著軍事、地質、測繪、環境、資源、以及宇宙探索等各項領域里越來越多地對高性能空間光學儀器的需求，雜散光問題逐漸變的重要起來，促使人們投入大量的人力物力重新開始研究一度被忽視而直接影響成像質量的雜散光問題。雜散光是指到達光學系統像面的非成像光，它對光學系統的影響是非常有害的，其直接影響表現在降低像面的對比度，降低像面的信噪比，并且可能會在像面產生光斑，直接導致像質下降，在某些情況下甚至?xí)��?dǎo)致系統失效，從20世紀20年代人們就開始了對雜散光的研究，特別是近20年的，雜光理論和雜光問題研究要從以下幾個方面探索：雜散光輻射理論，系統雜光測試，雜光分析與軟件，BSDF數據，雜光抑制設計等。
本課程介紹了空間光學系統的雜散光來源，以及對紅外光學系統成像質量的影響，在簡化分析上，討論了雜散光分析的物理模型，利用已有的光學系統模型討論了雜散光計算和分析方法。用具體的模型說明雜散光分析和計算假設條件，為以后利用軟件進行雜散光分析打下基礎。

1. 雜散光術語
­ 雜散光路徑
­ 關鍵面和照明面
­ In-field 和 out-of-field 雜光
­ 內部和外部雜散光
­ 雜散光控制”Move It 、Block It 、Paint/Coat It 、Clean It”
2. 基本輻射度量學-輻射
­ 輻射度量學術語
• 光通量、功率、光度學與輻射度量學
• 立體角與投射立體角/亮度/強度/BSDF/
­ PST(點源透射比)
­ 探測器FOV（反向光線追跡）
­ 面紗眩光指數（VGI）

系統自發熱輻射的計算及分析步驟
冷反射效應的分析與控制

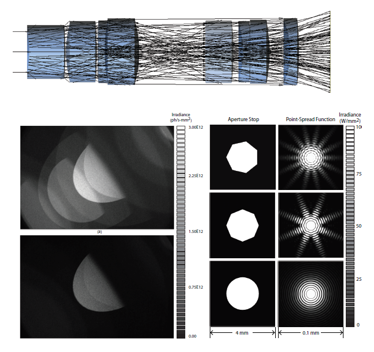

3. 雜散光分析中的光線追跡
­ 構建雜散光模型
• 定義光學和機械幾何
• 定義光學屬性
­ 光線追跡
• 使用光線追跡來量化收斂速度
• 瞄準散射射線以增加收斂的速度
• 反向光線追跡
• 使用探測器FOV找到雜散光路徑
• 控制光線Ancestry以增加收斂速度
• 使用蒙特卡洛光線劈裂增加收斂速度
• 雜散光對MTF的影響

4. 來自RMS表面粗糙的散射
­ 來自表面粗糙的散射
• RMS粗糙度與BSDF的關系
• 由PSD推導BSDF
• 擬合BSDF測量數據
­ 來自劃痕的的散射
5. 來自顆粒污染的散射
­ 來自球形顆粒中的散射（米氏散射理論）
­ 顆粒密度函數模型
6. 來自黑處理表面的散射
­ 表面涂黑處理的原理
­ 擬合BRDF測量數據
­ 使用已知的BSDF數據
­ 凱塞格林望遠鏡表面Aeroglaze-Z306散射模型的仿真

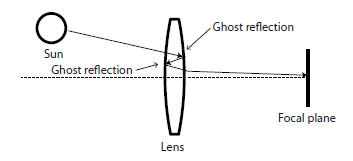

7. 鬼像反射、孔徑衍射
­ 鬼像反射
• 表面鍍膜
• 表面鍍AR增透膜的仿真

孔徑衍射理論

8. 光學設計中的雜散光控制
­ 使用視場光闌
­ 減小孔徑光闌和焦平面間的幾何元件數量
­ 使用眩光光闌（Lyot stop）
­ 使用光瞳掩膜來阻止衍射及來自支柱的散射
­ 使用濾光
9. 空間太陽望遠鏡（SST）消雜光分析
SST光學系統介紹
確定SST的一次散射面
表面散射系統對MTF的影響
SST系統消雜散光裝置的設計

10. BSDF及TIS的測量
BSDF測試（散射儀）
TIS測試

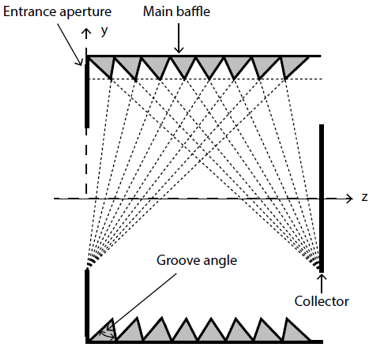

11. 擋板和冷屏的設計
主擋板和冷屏的設計
擋光環的設計
• 槽型擋光環
• 擋板擋光環最佳孔徑、深度、間隔
凱塞格林類型的擋板設計
設計反射型擋光環
