主辦單位：訊技光電科技（上海）有限公司 常熟黌論教育咨詢有限公司
授課時間：2018年10月29(一)-31(三)日 AM 9:00-16:00
授課地點：上海市普陀區武威路88弄中鑫企業廣場21號樓A座2樓
課程費用：4200RMB（包含課程材料費、開票稅金、午餐費用）
授課講師：訊技高級工程師

光波導能夠實現光信號的引導、耦合、開關、分離、復用以及解復用，是光通訊設備中的重要元件。OptiBPM是一款基于有限差分光束傳輸方法（BPM）來研究軸向變化波導中線性和非線性光波傳輸現象的軟件，基于OptiBPM，用戶可以模擬各種2D和3D光波導器件，并追跡光束沿波導傳輸過程中任意位置處的光場，如振幅和相位分布，以幫助用戶實現波導結構的準確仿真并設計出理想的波導結構。

此課程以軟件操作為主，主要將會介紹如何在布局中構建各種2D和3D波導結構以及為波導結構添加合適的材料和傳輸通道，如何使用合適的模式求解器計算入射場的模式以及選用恰當的模擬器來計算波導中光束傳輸過程以及使用分析器查看各種仿真結果，如振幅、相位以及折射率分布等；同時，課程中還會簡單地介紹如何使用VB語言來定義波導結構并進行參數掃描仿真等。

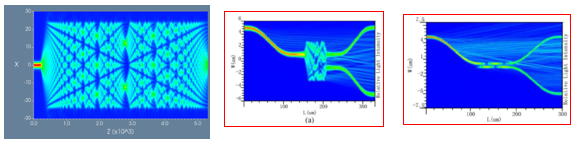

MMI耦合器輸出場分布

主題 第1天：
□ OptiBPM軟件簡介：光波導介紹及光束傳播方法介紹（Beam Propagation Method）。
□ OptiBPM標準建模和分析流程：OptiBPM設計器、模擬器以及分析器的介紹和使用。
□ OptiMode介紹：應用OptiMode計算和分析模場。
□ MMI耦合器建模和仿真：通過設計器創建一個MMI耦合器，并使用2D模擬器進行模擬，之后使用分析器獲得仿真結果，如光場分布，剖面圖以及折射率分布圖等。
□ 彎曲波導器件建模和仿真：應用OptiBPM的Draw功能以及參數自定義功能構建一個弧形波導，并定義材料等參數，進行模擬并查看整個弧形波導的光場傳輸圖。

主題 第2天：
□ 用預定義的擴散過程構建線性波導：應用鈦在鈮酸鋰中默認的擴散過程形成線性波導，并使用標量模擬器進行結果分析。
□ 各向異性BPM仿真：應用光束傳輸方法模擬光在各向異性材料組成的光纖中傳播。
□ 單參數優化：應用優化器對截錐波導進行優化，以實現最大耦合效率。
□ 多參數優化：應用優化器對一個泵浦多路復用器性能進行優化。

主題 第3天：
□ VBScript介紹：VB腳本在OptiBPM內的應用。
□ 應用VB腳本進行波長掃描模擬：構建一個2D方向耦合器，使用腳本對波長進行掃描并對之后的結果進行分析。
□ 應用VB腳本設計一個3dB耦合器：構建一個初始的耦合器結構，并進行模擬，之后使用腳本改變結構參數，以進行結果分析從而獲得最佳的耦合器結構。
□ 芯片到光纖對接耦合器仿真：基于橫向漸變創建一個簡單的光斑尺寸轉換器模型，并使用3D模擬器進行仿真，以實現光纖導模在8-10um內具有一個低損耗變化。

基于課程期間最新版本的OptiBPM。依據公司動態，可能會對所列主題及其相應時間安排做出調整。可通過 注冊并參加此次課程。
